1602字符液晶管脚功能

来源:lcd液晶模块厂家   发布时间:2017-10-02   点击量:44

1602字符型LCD通常有14条引脚线或16条引脚线的LCD,多出来的2条线是背光电源线VCC(15脚)和地线GND(16脚),其控制原理与14脚的LCD完全一样,其中:

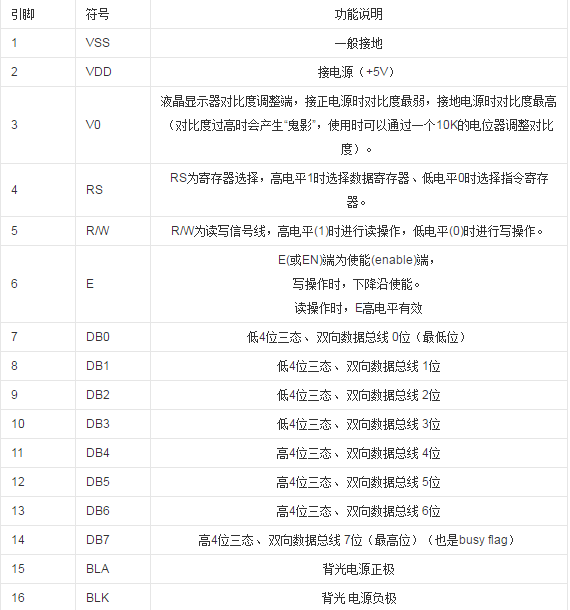

字符液晶引脚说明

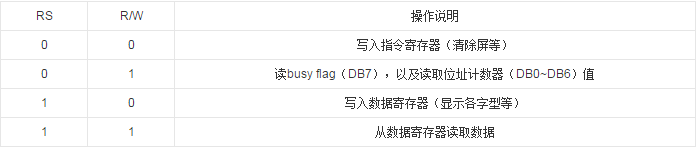

字符液晶模块寄存器选择控制表:

注:关于E=H脉冲——开始时初始化E为0,然后置E为1,再清0.
busy flag(DB7):在此位为1时,LCD忙,将无法再处理其他的指令要求。
